微波消解聚酰亞胺薄膜

1 前言

聚酰亞胺是綜合性能最佳的有機高分子材料之一，是指主鏈上含有酰亞胺環(huán)（-CO-NH-CO-）的一類聚合物，其中以含有酞酰亞胺結(jié)構(gòu)的聚合物最為重要。聚酰亞胺作為一種特種工程材料，已廣泛應(yīng)用在航空、航天、微電子、納米、液晶、分離膜、激光等領(lǐng)域。

當聚酰亞胺用于電子電器行業(yè)時，要符合該行業(yè)工藝標準，RoHS是由歐盟立法制定的一項強制性標準。該標準的目的在于消除電器電子產(chǎn)品中的鉛、汞、鎘、六價鉻、多溴聯(lián)苯和多溴二苯醚共6項物質(zhì)，并重點規(guī)定了鉛的含量不能超過0.1%。本消解方法消解迅速，酸用量少，酸霧污染小，取樣量大，有利于AAS、ICP等對聚酰亞胺薄膜中的鉛、汞、鎘、鉻元素進行準確快速測定。

2 儀器與試劑

2.1 儀器

新儀 TANK微波消解儀；分析天平(十萬分之一)；移液管等。

2.2 試劑

硝酸(68%)、過氧化氫（30%）、硫酸（98%）

3 實驗方法

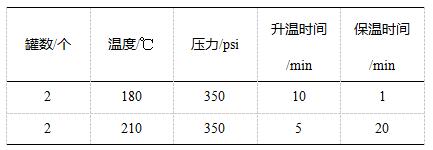

取樣量：0.1-0.2g，加入1mL濃硫酸，靜置2~3min，再加入8mL濃硝酸，最后緩慢滴加1mL雙氧水（反應(yīng)會延遲10s左右），室溫靜置一段時間（最好可以浸泡過夜），待其反應(yīng)完全后，則組裝消解罐，按照如下設(shè)置參數(shù)進行消解：

4 消解效果

消解完成后冷卻至80℃，樣品可以消解至無色澄清透明。將樣品稀釋定容，上機測試。

注意事項

隨著罐數(shù)的增加，升溫時間可以適當?shù)难娱L，使之能夠在預(yù)設(shè)的時間內(nèi)達到目標溫度，若升溫緩慢或者遲遲無法達到預(yù)設(shè)溫度，則檢查主控罐是否存在漏氣。消解結(jié)果以消解液澄清程度而定，是定性而非定量的結(jié)論，因樣品種類、來源、取樣量等原因，消解程序可能需要適當調(diào)整，此方案只供大家參考，用戶可根據(jù)具體情況和經(jīng)驗優(yōu)化消解方案。
