微波消解硅橡膠
1、前言
普通的硅橡膠主要由含甲基和少量乙烯基的硅氧鏈節(jié)組成。苯基的引入可提高硅橡膠的耐高、低溫性能，三氟丙基及氰基的引入則可提高硅橡膠的耐溫及耐油性能。硅橡膠耐低溫性能良好，一般在-55℃下仍能工作。引入苯基后，可達(dá)-73℃。硅橡膠的耐熱性能也很突出，在180℃下可長期工作，稍高于200℃也能承受數(shù)周或更長時間仍有彈性，瞬時可耐300℃以上的高溫。硅橡膠的透氣性好，氧氣透過率在合成聚合物中是最高的。此外，硅橡膠還具有生理惰性、不會導(dǎo)致凝血的突出特性，因此在醫(yī)用領(lǐng)域應(yīng)用廣泛。
2、實驗
2.1 實驗儀器：
新儀 TANK微波消解儀;
分析天平(十萬分之一);
移液管等
2.2 實驗試劑：
濃硝酸(70%)；
雙氧水(30%)；
濃硫酸(98%)；
氟硼酸(48%)
2.3 實驗方法：

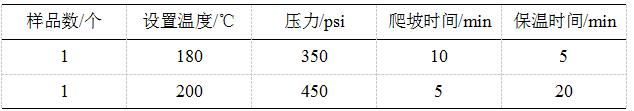

取樣量：0.2g，加入6 mL硝酸、3 mL過氧化氫、3 mL硫酸和1 mL氟硼酸。混勻后靜置30min，組裝完成進(jìn)行消解：
3、結(jié)果
消解后溶液無色澄清透明。
*消解結(jié)果以消解液澄清程度而定，是定性而非定量的結(jié)論，因樣品種類、來源、取樣量等原因，消解程序可能需要適當(dāng)調(diào)整，此方案只供大家參考，用戶可根據(jù)具體情況和經(jīng)驗優(yōu)化消解方案。
