索氏提取儀測定金屬零部件中殘存油量
前言
金屬零部件在測定其組成成分或性能時，需要去除其內(nèi)部殘存的油。其中油含量測定原理為：將試樣用有機溶劑回流提取，使試樣中的油被溶劑抽提出來，金屬塊前后失重差，即為油含量。
1 實驗部分
1.1 實驗儀器及設(shè)備
SOX406索氏提取儀（濟南海能儀器股份有限公司）；分析天平；鼓風干燥箱；干燥器；100mL量筒。
1.2試劑與耗材
實驗用水應(yīng)符合GB/T6682中三級用水的規(guī)格，使用試劑除特殊說明外，均為分析純。
正己烷；濾紙；脫脂棉。
1.3 實驗步驟
1.儀器準備：請參照說明書，清洗溶劑杯，干燥。
2..取樣：將樣品切割成小塊，精確稱取樣品其重量（記為m），放入濾紙筒內(nèi)。
3.萃取：加入抽提溶劑50mL，打開冷凝水，啟動索氏提取儀。設(shè)置萃取時間3h、萃取溫度75℃，進行萃取。實驗中，先將樣品完全浸沒于溶劑中2h，再將樣品向上提離試劑液面，淋洗1h。預(yù)干燥15min。
4.計算結(jié)果：抽提完成后，烘干樣品金屬塊至恒重，記為m1。
增重法計算油含量：
m──金屬塊未提取時質(zhì)量，g；
計算得出實驗結(jié)果。

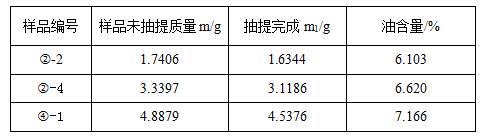

結(jié)果與討論
注意：
1.注意正己烷的揮發(fā)及易燃性，實驗過程中應(yīng)及時注意通風，防止正己烷對人體造成傷害。
2.實驗結(jié)果中，所標樣品非平行樣，三種為不同尺寸金屬塊樣品。
