電位滴定法檢測(cè)樹脂的酸值

1 前言

酸值是指每克樣品中酸成分所消耗的KOH或NaOH的質(zhì)量數(shù)。樹脂的酸值大小是樹脂重要指標(biāo)之一，一般來說，酸值越大，對(duì)金屬底材的附著力越強(qiáng)，對(duì)顏料的潤(rùn)濕分散性越好，烤漆的交聯(lián)度和速度越高。

本文采用并改進(jìn)了國(guó)標(biāo)中的關(guān)于銀含量的測(cè)定法，實(shí)驗(yàn)證明T960電位滴定儀測(cè)定結(jié)果重復(fù)性良好，實(shí)驗(yàn)簡(jiǎn)單快捷。

2 儀器與試劑

2.1 儀器

Hanon T960全自動(dòng)電位滴定儀，

Hamilton pH復(fù)合電極，10ml滴定管單元。

2.2 試劑

氫氧化鉀乙醇溶液（0.08971mol/L）、甲苯、乙醇。

3 實(shí)驗(yàn)方法

3.1 實(shí)驗(yàn)步驟

稱取1g樣品于滴定杯中，加入乙醇40mL，再加入甲苯20mL，開啟攪拌直至樹脂完全溶解。用預(yù)先標(biāo)定的氫氧化鉀乙醇溶液進(jìn)行滴定至終點(diǎn)，并做空白實(shí)驗(yàn)。

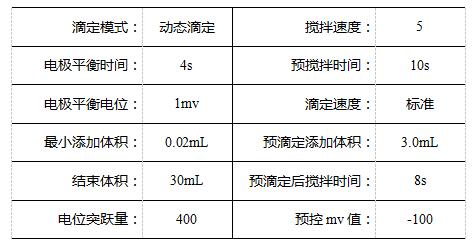

3.2 儀器參數(shù)

4 結(jié)果與討論

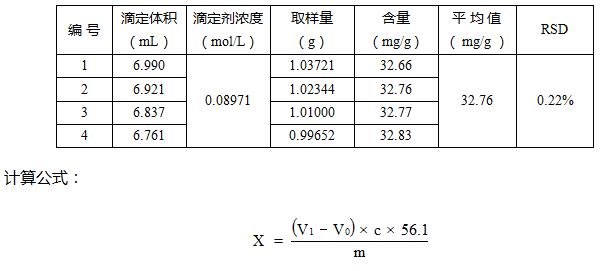

4.1 實(shí)驗(yàn)結(jié)果

空白體積為0.26mL。

式中：

X --試樣的酸值（以氫氧化鉀計(jì)），單位為毫克每克（mg/g）；

V1 --試樣消耗氫氧化鉀標(biāo)準(zhǔn)滴定溶液體積，單位為毫升（mL）；

V0 --試樣消耗氫氧化鉀標(biāo)準(zhǔn)滴定溶液體積，單位為毫升（mL）；

c --氫氧化鉀標(biāo)準(zhǔn)滴定的實(shí)際濃度，單位為摩爾每升（mol/L）；

m --試樣質(zhì)量，單位為克（g）；

56.1 --氫氧化鉀的摩爾質(zhì)量，單位為克每摩爾（g/mol）。

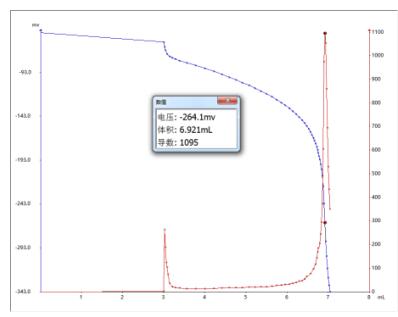

4.2 譜圖

4.3 結(jié)論

由實(shí)驗(yàn)數(shù)據(jù)得知，圖譜峰明顯，結(jié)果重復(fù)性良好。

參考文獻(xiàn)

GB/T 2895-2008 塑料聚酯樹脂部分酸值和總酸值的測(cè)定

注意事項(xiàng)

1、建議多攪拌一段時(shí)間，防止樹脂未能完全溶解。

2、每次測(cè)試完成后建議先用無水乙醇清洗攪拌槳和電極，再用水清洗，然后仔細(xì)擦干。
