電位滴定法測定碳酸鋰含量
近年來，隨著鋰電池工業(yè)及光電信息行業(yè)的不斷發(fā)展，電池級碳酸鋰的需求量呈現(xiàn)逐年遞增的趨勢，碳酸鋰是鹽湖提鋰工藝可直接制備的主要鋰鹽產(chǎn)品，更是目前鋰電池行業(yè)的基礎(chǔ)原材料。電池級碳酸鋰的評判標(biāo)準(zhǔn)對其主含量及其他雜質(zhì)的含量有很高的要求，因此測定碳酸鋰含量對其有重要的意義。本文采用電位滴定的方法測得某廠家電池級碳酸鋰的含量為99.92%。
2 儀器與設(shè)備
2.1 儀器
T960電位滴定儀，pH復(fù)合電極，馬弗爐，干燥箱
2.2 試劑
鹽酸溶液（0.3mol/L）
3 實(shí)驗(yàn)方法
3.1 實(shí)驗(yàn)步驟
試樣預(yù)先用馬弗爐在250~260℃烘2h，后取出置于干燥器中，冷卻至室溫。稱取樣品約0.5g（精確至0.0001g）于滴定杯中，加入20mL水使其溶解，之后用鹽酸滴定液滴定至終點(diǎn)，同時(shí)作空白試驗(yàn)。

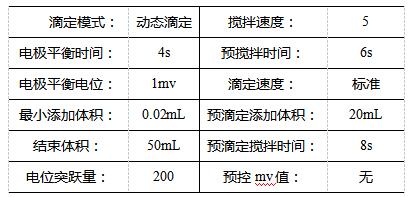

3.2 參數(shù)設(shè)置
4 結(jié)果與討論

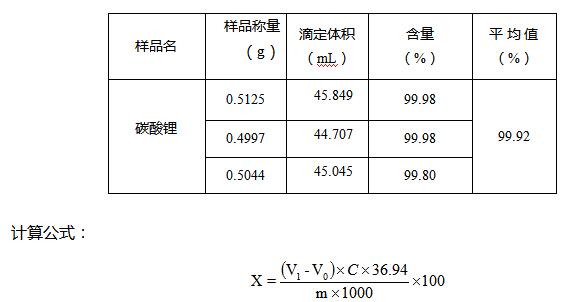

4.1 實(shí)驗(yàn)結(jié)果
空白體積：0.004mL
式中：
X -- 碳酸鋰的含量（以碳酸鋰的質(zhì)量分?jǐn)?shù)計(jì)），單位為（%）；
V1 -- 樣品消耗鹽酸標(biāo)準(zhǔn)溶液的體積，單位為毫升（mL）；
V0 -- 空白消耗鹽酸標(biāo)準(zhǔn)溶液的體積，單位為毫升（mL）；
C -- 鹽酸標(biāo)準(zhǔn)溶液的濃度，單位為摩爾每升（mol/L）；
m -- 樣品的質(zhì)量，單位為（g）；
36.94 -- 以（1/2Li2CO3）為基本單元的摩爾質(zhì)量，單位為克每摩爾（g/mol）；

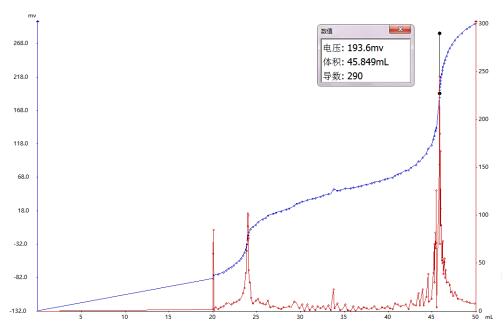

4.2 圖譜
4.3 結(jié)論
取實(shí)驗(yàn)結(jié)果的算術(shù)平均值為測定結(jié)果，根據(jù)國標(biāo)要求兩次平行測定的絕對差值均不大于5%，實(shí)驗(yàn)平行性較好。
參考文獻(xiàn)
[1] GB /T 11064.1-2013 碳酸鋰、單水氫氧化鋰、氯化鋰化學(xué)分析方法
